使い方・設定は、至って簡単!
『エアスキャナ』ご使用方法

『エアスキャナ』
本体以外に
ご用意いただくもの

(装置組込の場合等)
@ オイルフリーのエア源(元圧:0.2MPa・流量:5LPM)
A クリーン・エア・ユニット (ドライヤ付)
  (0.01μmマイクロミスト除去・湿度:露天-20℃

B 精密レギュレータ (標準設定時:0.03MPa)
C カウンタ(RS422 A-B相)
D 電源 (DC5V・70mA) ノズル上下用
※デモ機貸し出しの場合は、上記を含めて貸し出し致します。要予約
 測定前準備

 まず、コンプレッサの配管内の水分を憂慮して、空吹き出しをしてから本体と接続します。
 また、未使用期間中にエアスキャナ内が湿気を帯びる場合がありますと、エアサーボが
作動しづらくなる事がありますので、エアスキャナ内部の乾燥を十分に行ってください。

 ※工場エアの御使用は、配管内の水分を完全除去出来ないため、初期動作に支障の出る
場合があります。

  設定

 DS-16hsの場合、全ストロークは16o有りますが、中10oの適当な位置で測定物との
高さを設定します。(上下3oは使用しない)

  測定

 測定物と同等の厚みのゲージブロックを基準として原点をとり、測定物との比較測定
(変位測定)ができます。

  メンテナンス

 清浄なエアをご使用いただいていれば、メンテナンスフリーです。
 万一、誤って破損した場合は、いつでも弊社にて修理を申し受けます。
 また、誤ってエアスキャナ内部を汚染し、測定精度が著しく低下た場合は、内部清掃を
することで解決でき、お客様でも対応できる範囲と思われますが、清掃・点検についても
いつでも弊社にて対応させていただきます。

 補足

 エアスキャナは、絶対値を保証するものではありませんが、再現性が高いので補正が
可能です。

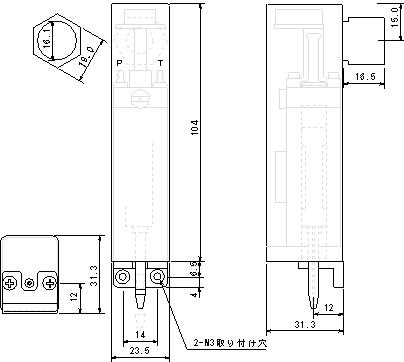

 エアスキャナ DS-16hs 寸法
